Ventiliatorius FR-N

FR-N

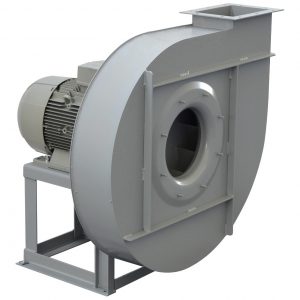

Tiesioginės pavaros, išcentrinis ventiliatorius. Pagaminta iš plieno lakštų, apsaugotas gruntu + epoksidiniais dažais. Skirtas nuolat cirkuliuoti orui nuo -20 ° C iki 60 ° C.
Naudojamas Orui ir dulkėms.

Varikliai
2, 4 arba 6 polių, IE 3* didelio efektyvumo, trifazis 230/400V 50Hz iki 132 variklio dydžio ir 400/690V 50Hz aukštesniems varikliams. IP55, F klasės apsauga.
* Nuo 0,75 kW galios variklis gali būti IE 2 ir valdomas VSD.

Pageidaujant:
• Pagaminta iš skirtingų medžiagų.
• 2 greičių varikliai.
• 60 Hz versijos.
• Dažytos skirtingomis RAL spalvomis.
• Ventiliatorius be atraminio stovo (variklio flanšas, 5 išdėstymas), iki 160 variklio dydžio.
• Aukštos temperatūros versijos (iki 150ºC) (B versijos: su aušinimo sparnuote).
• 8 tipo išpildymas: su lanksčia jungtimi.
• Patikros liukas, išleidimo kraniukas, prieiga prie veleno.
• Suvirintas korpusas.
• Šilumos izoliacija.

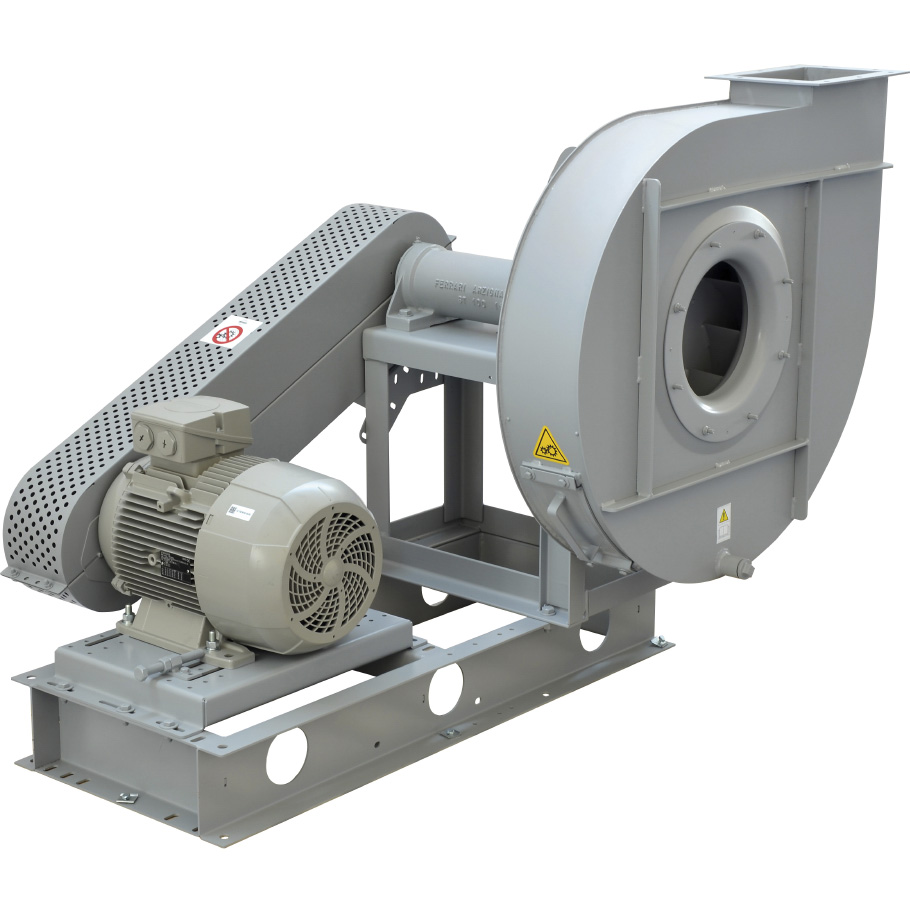

FR-N su Diržine pavara

• 1 IŠPILDYMAS: laisvas velenas, skirtas skriemuliui arba diržo pavarai.
• 9 IŠPILDYMAS: Apima variklį, skriemulius, diržus ir diržo apsaugą. Variklis sumontuotas guolio tvirtinimo laikiklio šone.
• 12 IŠPILDYMAS: Apima variklį, skriemulius, diržus ir diržo apsaugą. Variklis sumontuotas ant pagrindo rėmo.

Pageidaujant:
• Pagaminta iš skirtingų medžiagų.
• 2 greičių varikliai.
• 60 Hz versijos.
• Dažytos skirtingomis RAL spalvomis.
• Aukštos temperatūros versijos (iki 300ºC) (B versijos: su aušinimo sparnuote).
• Patikros liukas, išleidimo kraniukas, prieiga prie veleno.
• Suvirintas korpusas.
• Šilumos izoliacija.

ATEX

ATEX versijos
Pagal pageidavimą, trijų fazių modelių versijos pagal ATEX direktyvą:
Aplinkos temperatūra nuo -20 ° C iki +60 ° C, aplinkos slėgis (abs.) 0,8 bar iki 1,1 bar pagal EN 14986.

• Dujos:
2G IIB T2-T3-T4, Motor Exd IIB arba ExeII
2G IIB+H2 T2-T3-T4, variklis ExdIIc
3G IIB T2-T3-T4, „Motor ExnA“ (tik 3G zonai)
3G IIB+H2 T2-T3-T4, „Motor ExnA“ (tik 3G zonai)

• Nelaidžios dulkės
2D IIIB T125 ° C-T135 ° C-T195 ° C-T295 ° C
3D IIIB T125 ° C-T135 ° C-T195 ° C-T295 ° C

• Laidžiosios dulkės (privalomas IP 65 variklis):
2D IIIC T125 ° C-T135 ° C-T195 ° C-T295 ° C
3D IIIC T125 ° C-T135 ° C-T195 ° C-T295 ° C

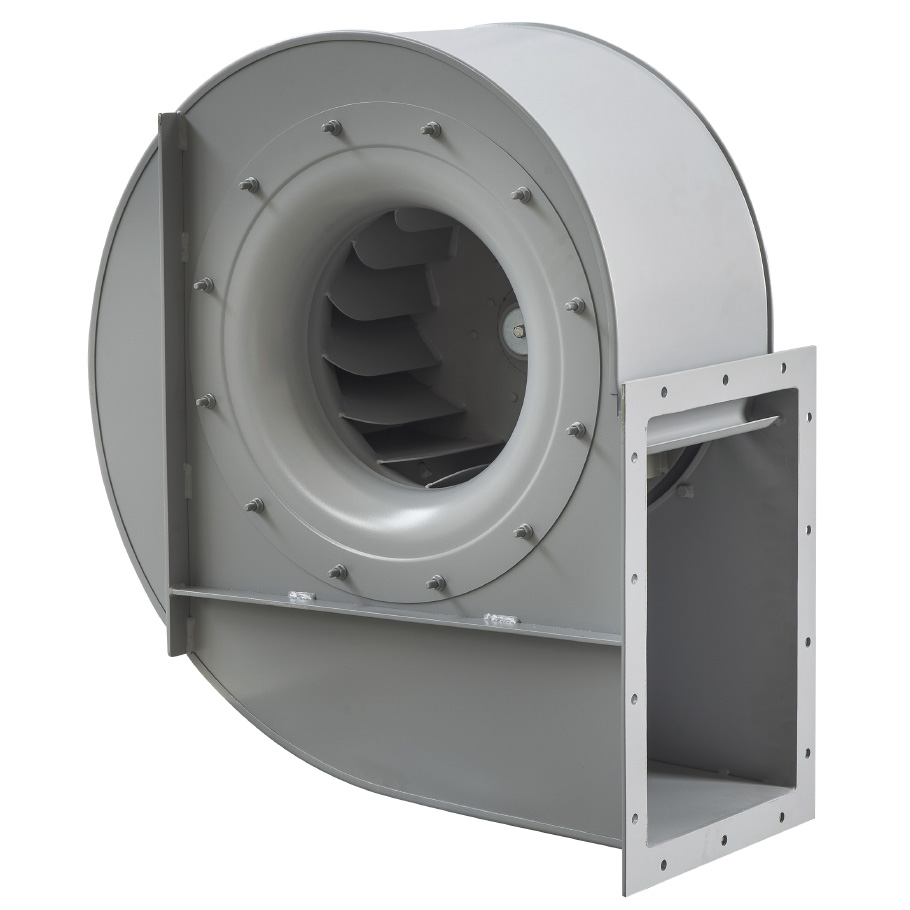

Sparnuotės tipas

Uždaro tipo, atgal lenktomis mentelėmis
